XGN2(A)-12型固定式金屬封閉開關配電柜/箱型保溫柜
-
XGN2(A)-12型固定式金屬封閉開關配電柜/箱型保溫柜詳細參數： 標準顏色： 黑色； 溫度范圍： 最高工作溫度655℃； 最高曝露溫度85℃； 施工溫度： 最低-40℃； 熱穩定性： 由10℃至99℃
- 咨詢熱線：0550-2402766
產品詳情
-
- XGN2(A)-12型固定式金屬封閉開關配電柜/箱型保溫柜詳細參數：
- 標準顏色：
- 黑色；
- 溫度范圍：
- ——最高工作溫度65±5℃；
- ——最高曝露溫度85℃；
- 施工溫度：
- 最低-40℃；
- 熱穩定性：
- 由10℃至99℃間來回循環300次后，伴熱帶發熱量維持在90%以上。
- 彎曲半徑：
- -20℃時為25.4mm；-30℃時為35.0mm；
- 絕緣電阻：
-
伴熱帶長度100m，恒溫水域75℃時；測試絕緣電阻最小值20MΩ，有屏蔽或防爆防護型，室溫20℃時用2500VDC在屏蔽層與導電線芯之間搖試1分鐘，絕緣電阻最小值為20MΩ。
產品簡介：
XGN2(A)-12箱型固定式金屬封閉開關設備(以下簡稱開關柜)，為全國聯合設計最新產品，適用于3.6～12kV三相交流50Hz，單母線、單母線帶旁路、或雙母線系統中作為接受和分配電能之用,安裝于戶內。
該產品符合國家標準GB3906《3-35KV交流金屬封閉開關設備》即及國家標準IEC298的要求，并且有兩部提出的“五防”聯鎖功能。本開關柜的主 開關采用ZN□-10系列真空斷路器，配用CD10和CT8操作機構，采用GN□-10旋轉隔離開關和GN22-10大電流隔離開關等系列產品。主開關也 可用SN10少油斷路器。具有結構合理、安全可靠、操作簡便、維護方便等特點，系10KV級開關設備之替代型產品。

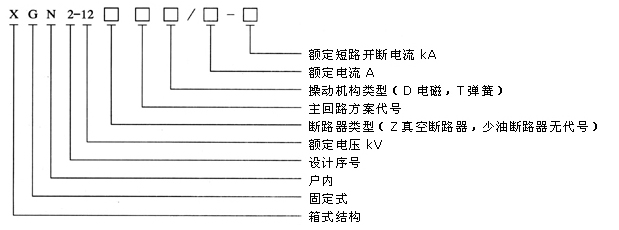

型號及其含義：
使用環境條件：
1、海拔不超過1000m；
2、周圍空氣溫度:上限+40℃，下限-25℃；
3、相對濕度不大于90%；
4、無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
主要技術參數：
結構特點：
1、產品為金屬封閉式結構，滿足國家標準GB3906和國際標準IEC298的要求，防護等級達IP2X，可有效地防止異物進入柜內造成短路故障，并可防止人體接近帶電體和運動部件
2、柜內不采用任何形式的相間、相對地絕緣隔板(可復合絕緣)。相間、相對地空氣絕緣距離大于125mm，柜內均采用較大爬距的支持絕緣子(或套管)， 使開關柜具有較高的絕緣強度和絕緣穩定性。
3、產品滿足嚴酷條件下Ⅱ類設計要求，可適用于凝露頻繁并有嚴重污穢的場所。
4、主開關(如斷路器)固定安裝于距地面較近的部位,主開關室高度為1.8m，有較大的檢修空間,檢修人員可方便地站在地面上對主開關進行檢測維修。
5、采用旋轉式隔離開關，該隔離開關在分斷位置時旋轉導體接地，即在帶電體(主母線)和被隔離導體(如斷路器)之間形成“金屬分隔”(即兩個對地接口）。這時帶電體只可能發生相間或相對地放電，而不致波及隔離導體，從而保證了檢修人員的安全。
6、電纜接地端頭距地面600-800mm，電纜室留有較大的空間，便于電纜的制作安裝和監測維護，電纜室與電纜溝之間采用塔型號橡膠圈封閉，以防潮濕及小動物通過電纜溝進入柜內。
7、主開關、隔離開關、接地開關及柜門之間的聯鎖機構均采用強制性機械閉鎖方式，產品滿足“五防”功能要求。隔離開關、主開關的傳動操作設計與機械聯鎖裝置統籌考慮，使用機械聯鎖裝置結構簡單、動作可靠。
8、結構比較緊湊，主要結構分為標準型和改進型兩種方式。標準型外形尺寸：寬×深×高1100×1200×2650(開關柜額定電流≤1600A及以下 時)寬×深×高1200×1200×2650(開關柜額定電流≥1600A及以下時)改進型外形尺寸：寬×深×高900×1000×2300(開關柜額定 電流≤1600A及以下時)寬×深×高1100×1200×2500(開關柜額定電流≥1600A及以下時）
*注：如有架空進出線需另外增加400-600深的附柜，如有帶旁路方案需另外增加700-900深的附柜。
訂貨須知：
訂貨時用戶須提供下列資料：
1、主接線方案圖編號、用途和單線系統圖、額定電壓、額定電流、額定短路開斷電流、配電室平面布置及開關柜的排列配置圖等；
2、開關柜控制、測量及保護功能的要求以及其它閉鎖和自動裝置的要求及原理圖；
3、開關柜內主要電氣元件的型號，規格及數量；
4、如開關柜之間或進線柜需要的母線橋連接，應提供母線橋斷的額定載流量，母線橋的跨度，距地高度等具體要求數據；
5、開關柜使用的在特殊環境條件時，應在訂貨時詳細說明；
6、其他特殊要求；
